接上外显卡连接显示器，隔壁小孩都馋哭了

近年来，主流游戏对GPU的最低要求已经提高了很多，但是对CPU的要求却没有太大变化。

由于GPU性能不足，许多“较旧”的计算机无法玩一些流行的游戏。台式计算机也可以随意更换硬件，笔记本计算机只能整体更换吗？

俗话说：“不要扔掉旧的笔记本电脑，释放PCIE通道，连接外部图形卡以连接到显示器，并且隔壁的孩子在哭。”许多GPU性能较低的笔记本电脑可以通过使用外部图形卡获得更多收益。性能，从而获得更好的游戏体验。

什么是“外部图形卡”

市场上已经有很多品牌推出了显卡底座。具体而言，在一个盒子中设计了合适的PCI-e插槽，图形卡电源和冷却系统。我们可以插入我们喜欢的图形卡，然后通过“ Raiden 3”连接到笔记本电脑，以获取该图形卡的性能。

一些品牌，例如AORUS，甚至推出了“游戏盒”，该游戏盒将RTX图形卡，电源和冷却风扇集成到一个小盒子中，非常方便即插即用。

与上面的图形卡底座相比，它几乎没有可扩展性，但是由于它是定制版本，因此体积小，更稳定，工作更安全。

但是我们今天谈论的不是这些愚蠢的“外部图形卡”方法，而是通过大量的DIY将图形卡直接连接到笔记本电脑的主板上来使用。

前期工作

确认连接接口

首先，我们的笔记本电脑不要太旧，至少应使用以下4种接口之一：

我们可以通过不同的附件和上述接口连接图形卡和笔记本电脑，因此想要实施此操作的读者必须首先确保其笔记本电脑具有上述接口。

这些接口必须是免费的。一般来说，mini PCI-e和M.2 A / E键用于连接无线网卡PCB板，而M.2 M键用于连接SSD。如果这些接口被占用，上述功能将丢失。

DIY材料准备

由于资金的原因，我们为此实际操作选择了最便宜的mini PCI-e至PCI-e封装。某宝的价格是3 9. 9元+ 10元运费。

除了连接设备，我们还需要独立的电源为图形卡供电。您应该知道，笔记本电脑的功耗有时不如图形卡高。

在这里，我建议您使用一些400W白色品牌电源或某些改进的小型电源。但是，必须确保电源的+ 12V输出功率远高于图形卡的额定功率，以确保安全稳定地使用。

最后是显卡的选择。在宝的产品介绍页面上，我们看到此产品要求显卡内存不超过2G，并且10系列及更高版本的N卡兼容性很差，因此不建议使用A卡。

换句话说，这套电缆支持的图形卡是GTX 960 2G。在这个实验中，气味大师牺牲了一个长期收集的垃圾编号为1的GTX 660 2G图形卡。

忘了说我们的测试机构就是这本高贵而慷慨的ROG游戏书。这次确实称为“拔下独立显示器以提高性能。”

选择此笔记本的原因是每个人的笔记本都太先进了，没有mini PCI-e接口，只有几年前的这款游戏笔记本还在主板上设计了此后向插槽。

笔记本电脑实际DIY操作的一部分

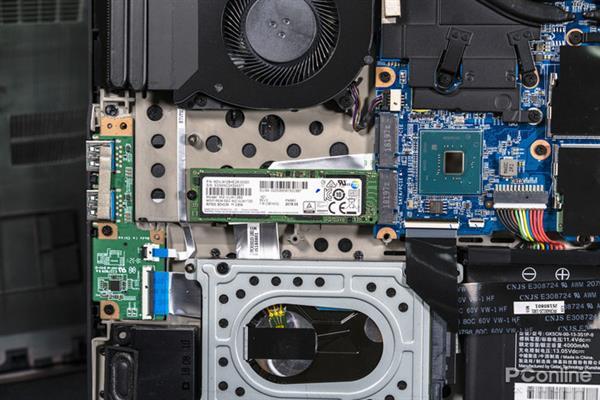

首先，我们必须卸下ROG笔记本电脑后壳的螺钉，然后取下后壳，然后在笔记本电脑的主板上找到mini PCI-e插槽，该插槽通常是无线网卡。插入。

卸下固定螺钉，卸下无线网卡，然后用绝缘材料（透明胶）包裹两个天线，以防止短路。安装适配器的微型PCI-e端并用螺钉固定。插头的原始PCB板很长，所以我用剪刀剪掉了多余的部分。

图形卡的部分调试

图形卡的安装要简单得多，只需将图形卡插入另一侧的PCI-e插槽即可。然后相应地连接6针电源和PCB板上的电源。

由于此电源的图形卡电源端口已连接在一起，因此我们只能通过6引脚将电源的sata电源端口连接至适配器随附的SATA电源。

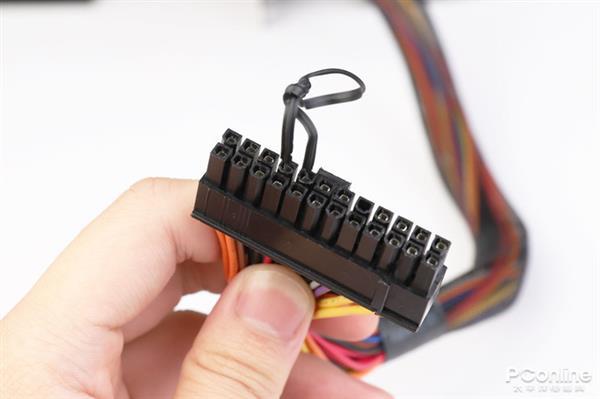

许多DIY者都知道如何启动独立电源，这是通过导线将24pin接口第一行中的第四和第五端口从左向右短路。

我们可以先关闭独立电源开关，然后将两个端口短路。需要使用外部图形卡时，请打开开关。

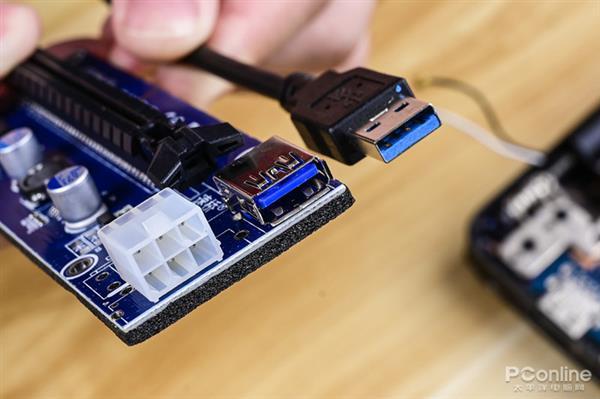

最后，我们使用USB 3. 0线连接mini PCI-e端和PCI-e端，打开独立的电源开关，以便准备好硬件部分。当然，除了硬件支持之外，我们还需要调整软件以真正激活外部图形卡。

软件设置调整

进入系统后，我们右键单击“此计算机”-“管理”-“设备管理器”，找到含义为“ PCI-e”的选项，然后尝试逐个禁用它们，直到看到直到笔记本电脑的独立图形选项消失。 （不同的计算机具有不同的选项名称，您只能一一尝试）

此外，您还可以在BIOS中直接禁用独立显卡，但是这种方法的通用性很差，并非每台计算机都可以使用此方法。

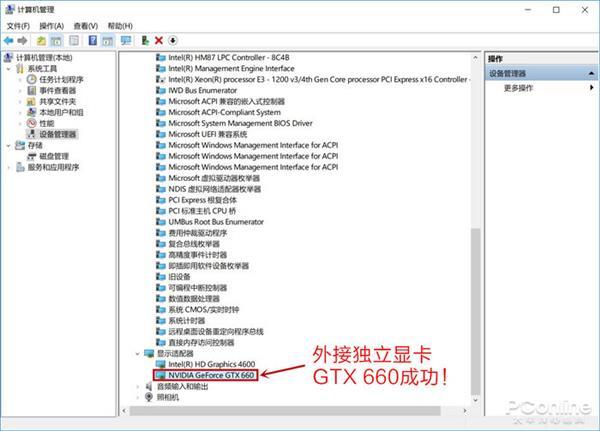

关闭笔记本计算机，打开独立电源开关，打开外部图形卡，然后打开笔记本计算机。目前，我们可以在“设备管理器”中找到外部图形卡，但是由于没有驱动程序，因此无法使用。

接下来，我们下载相应图形卡的驱动程序并进行安装。最好选择旧版本的驱动程序以提高兼容性。

为了最大程度地发挥外部图形卡的性能，最好连接外部显示器。右键单击桌面上的“显示设置”，然后选择独立使用的外接显示器。此时，笔记本计算机的内部屏幕将关闭，而外部图形卡会将屏幕直接输出到外部屏幕。

图形性能测试

该GTX 660并非无敌旗舰卡，因此无需进行过多测试。让我们运行鲁大师的图形卡的性能测试并比较分数。

测试环境的分辨率为720p，几年前该平台使用ROG笔记本电脑（第4代处理器）和Core i7-8700K + 16G 3200MHz内存平台（用于日常评估）。

通过适配器电缆连接ROG笔记本时获得的分数。笔记本计算机只能使用PCI-e x 1加上电缆损耗。您可以看到这里的结果并不理想，类似于GTX 750。

当然，该平台较弱的CPU内存性能对得分也没有太大影响。

您基本上可以在这里看到“外部图形卡”的大概丢失率，与产品介绍中所述的80％并无太大差异。当然，如果使用M.2 M密钥接口，则丢失率将大大降低。

此外，图形卡使用此方法的能力越强，外部丢失率越高。因此，每个人都必须考虑您需要获得什么样的游戏和质量体验，然后选择相应的外部图形卡。

总结是否推荐：推荐！

整个“外部图形卡” DIY过程非常简单。禁用“设备管理器”中的独立显示PCI-e通道-在关机状态下通过“ PCI-e到mini PCI-e”将图形卡连接到笔记本电脑主板-启动笔记本电脑并安装相应的显卡驱动程序完成整个“外部图形卡”过程。

这套黑色技术最困难的操作是如何安全地卸下笔记本电脑的外壳。可以说，这是低运营成本换取高性能的代表之一。

我们唯一需要购买的材料是：一套适配器电缆（50-200 +元），一个独立的电源（100-200元），可以满足您需求的显卡（价格各不相同），显示（价格变量）。

不包括图形卡和显示器的两个固定资产，我们只需支付不到400美元即可自己动座或最新的AORUS游戏盒，它们具有完美的设计，较小的尺寸和内置的RTX 2070图形卡。
